Wichtigste LED-Dimmmethoden im Endoskop-Kameramodul

In den Bereichen minimalinvasive Diagnostik und industrielle zerstörungsfreie Prüfung wird die optische Leistung endoskopischer Kameramodule direkt durch die Designgenauigkeit des Beleuchtungssubsystems eingeschränkt. Angesichts der äußerst heterogenen optischen Eigenschaften der untersuchten Hohlräume (von stark absorbierenden hämorrhagischen Geweben bis hin zu stark reflektierenden Metalloberflächen) führt die Ausgabe mit fester Intensität typischerweise zu einer starken Komprimierung des Bilddynamikbereichs. Folglich betreffen LED-Dimmmechanismen nicht nur das Energiemanagement, sondern stellen zentrale technische Knoten dar, die Bild-Signal-Rausch-Verhältnisse und Diagnosezuverlässigkeit gewährleisten.

Physikalisch-medizinische Grundlagen der Dimmanforderungen

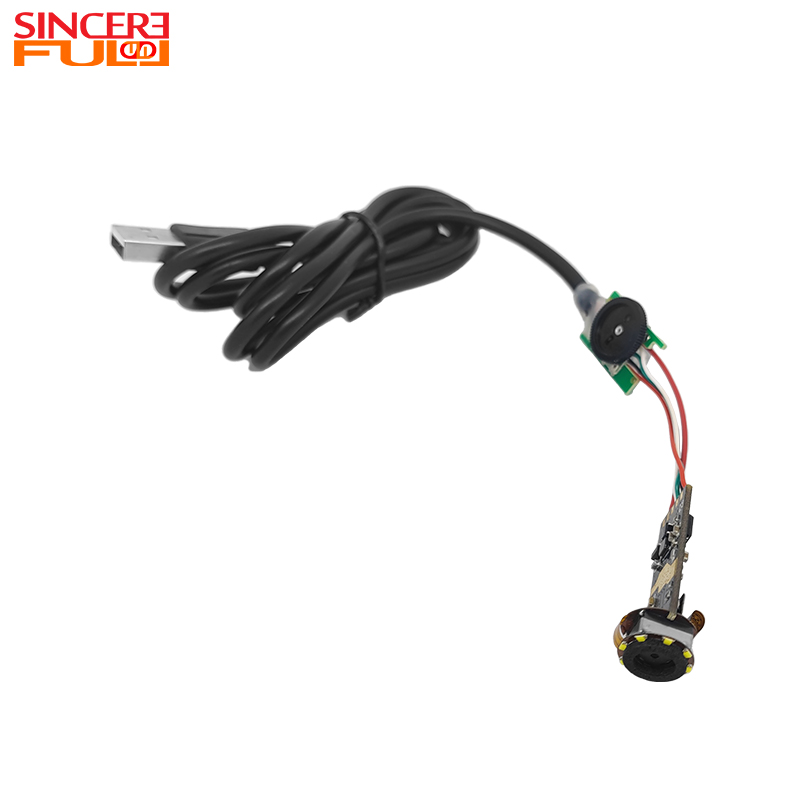

Einschränkungen bei der Beleuchtung in der endoskopischen Bildgebung ergeben sich aus der grundsätzlichen Spannung zwischen räumlicher Beschränkung und thermischer Sicherheit. LED-Quellen sind an der distalen Spitze der Sonde integriert, wobei die Wärmeableitungspfade durch mechanische Verpackungen begrenzt werden, die typischerweise einen Durchmesser von weniger als 10 mm haben (z. B. der 12,5-mm-Linsendurchmesser und die optionale 14,5-mm-Stahlummantelung, die in den Produktparametern des Benutzers angegeben sind). Wenn die optische Leistungsdichte die Gewebeschädigungsschwellen überschreitet (ca. 100 mW/cm² für Schleimhautgewebe) oder CCD-/CMOS-Sensor-Blooming-Effekte auslöst, gehen Bilddetails unwiederbringlich verloren. Dimmersysteme müssen daher eine kontinuierliche Anpassung über einen breiten Dynamikbereich von Mikrowatt bis hin zu Hunderten von Milliwatt ermöglichen und sich an Objektentfernungsschwankungen von 5 cm bis unendlich sowie Unterschiede im Reflexionskoeffizienten verschiedener Medien anpassen.

Technische Abstammungslinien gängiger Dimmarchitekturen

Das aktuelle endoskopische LED-Dimmen bietet hauptsächlich drei technische Möglichkeiten, wobei die Auswahl von Kompromissen zwischen Dimmgenauigkeit, elektromagnetischer Verträglichkeit und Systemkomplexität abhängt:

Das Pulsweitenmodulations-Dimmen (PWM) als vorherrschendes digitales Steuerungsschema erreicht die Intensitätsregulierung durch Modulation der Arbeitszyklen des LED-Antriebsstroms. Sein Vorteil liegt in der chromatischen Stabilität – da der Spitzenstrom konstant bleibt, werden Schwankungen der LED-Sperrschichttemperatur minimiert, wodurch Farbtemperaturdriftphänomene, die beim analogen Dimmen häufig auftreten, vermieden werden. Bei integrierten Modulen mit hoher Dichte, die COB-Prozesse nutzen, werden die PWM-Frequenzen typischerweise auf über 20 kHz eingestellt, um wahrnehmbares Flimmern und Störungen der Schwebungsfrequenz bei Rollläden von CMOS-Sensoren zu vermeiden. Dieses Schema stellt jedoch strenge Anforderungen an das Design der Leistungsfilterung, da hochfrequentes Schaltrauschen möglicherweise über flexible Leiterplattensubstrate (FPC) in analoge Videosignalpfade eingekoppelt wird.

Analoges lineares Dimmen erreicht eine Intensitätsvariation durch kontinuierliche Regulierung der Referenzspannungen der Konstantstromquelle und zeichnet sich durch vereinfachte Schaltungstopologien und überlegene elektromagnetische Interferenzeigenschaften (EMI) aus, die für medizinische Umgebungen mit extremer Hochfrequenzempfindlichkeit anwendbar sind (z. B. Szenarien, die mit Hochfrequenz-Elektrochirurgiegeräten gemeinsam genutzt werden). Die inhärente Einschränkung dieser Methode betrifft jedoch Effizienzverluste – wenn die Dimmtiefe erheblich ist, wird überschüssige Leistung als Joule-Wärme in den Ansteuertransistoren vernichtet, was die ohnehin schon schwerwiegenden Belastungen für das Wärmemanagement der Sonde noch verschärft. Darüber hinaus kann die Verschlechterung der LED-Lichteffizienz in Bereichen mit geringer Vorspannung (Droop-Effekt) bei schwacher Beleuchtung zu spektralen Verschiebungen führen, was die Genauigkeit der Interpretation der Gewebefarbe beeinträchtigt.

Hybrid-Dimmen kombiniert die Vorteile beider oben genannten Schemata: Verwendung von PWM in Regionen mit hoher Helligkeit, um die Farbtemperaturkonsistenz aufrechtzuerhalten, während in Regionen mit niedriger Helligkeit auf den Analogmodus umgeschaltet wird, um das Risiko einer Stromüberschreitung bei minimalen Arbeitszyklusbeschränkungen zu eliminieren. Durch optimierte Schwellenwerteinstellungen für die Modusumschaltung (typischerweise 10–20 % des Nennstroms) maximiert diese Architektur die Lichtausbeute und gleicht thermische Belastungen über den gesamten Dynamikbereich aus. Bei Modulen, die mit 4-LED-Arrays ausgestattet sind (wie in den Benutzerparametern angegeben), ermöglicht der Hybridmodus zusätzlich die Optimierung der räumlichen Gleichmäßigkeit der Beleuchtungsfelder durch unabhängige Kanalsteuerung und kompensiert die cos⁴θ-Beleuchtungsstärkedämpfung an den Rändern von Weitwinkellinsen (z. B. dem 72°-Sichtfeld).

Closed-Loop-Dimmung und intelligente Feedback-Mechanismen

Fortschrittliche endoskopische Systeme haben die Dimmparadigmen mit offenem Regelkreis überwunden und eine auf Bildanalyse basierende Rückkopplungssteuerung eingeführt. Echtzeit-Luminanzhistogramme, die von CMOS-Sensoren ausgegeben und von ISPs verarbeitet werden, erzeugen Belichtungswert-Abweichungssignale (EV), die die LED-Treiber-Sollwerte über I²C- oder SPI-Schnittstellen dynamisch anpassen. Dieser Anpassungsmechanismus erweist sich als besonders kritisch, wenn abrupte Veränderungen der Hohlraumtiefe berücksichtigt werden (z. B. Gesichtsfeldausweitung, wenn Gastroskope durch die Kardia in die Magenkammer gelangen). Systeme können die Intensitätskompensation innerhalb von Millisekunden abschließen und so eine vorübergehende Über- oder Unterbelichtung vermeiden, die bei herkömmlichen Systemen mit fester Verstärkung üblich ist.

Darüber hinaus erfordern multispektrale oder NBI-Endoskope (Narrow Band Imaging) eine präzise LED-Wellenlängenumschaltung und Intensitätsverhältnissetzung, was die Entwicklung von Mehrkanal-unabhängigen Dimmarchitekturen vorantreibt. Jede LED (typischerweise bestehend aus Weiß, 415 nm Blau und 540 nm Grün) ist mit unabhängigen Buck-Boost-Wandlern und DACs mit einer Auflösung von mehr als 12 Bit ausgestattet, wodurch eine abwechselnde Erfassung von Fluoreszenzanregung und Reflexionsbildgebung durch Zeitmultiplex erreicht wird. Die Dimmpräzision solcher Systeme geht über die einfache Lichtstromsteuerung hinaus und reicht bis hin zur präzisen Abgabe von Photobiomodulationsdosen.

Überlegungen zur Zuverlässigkeit der thermisch-optischen Kopplung

Die Langzeitzuverlässigkeit von LED-Dimmsystemen wird durch Kopplungseffekte zwischen Lumenverlust und thermischer Spannungsanhäufung eingeschränkt. Selbst bei reduzierter durchschnittlicher thermischer Belastung durch Dimmen können periodische Schwankungen der Sperrschichttemperatur im PWM-Modus die Ermüdung der Lötstelle und den Phosphorabbau beschleunigen. Daher müssen hochzuverlässige endoskopische Module Temperaturkompensationsalgorithmen in Treiberschaltungen integrieren, die die optischen Ausgangssollwerte dynamisch korrigieren, basierend auf einer Echtzeitschätzung der Verbindungstemperatur (durch Vorwärtsspannungsmethoden oder integrierte Thermistoren), und so die Stabilität der Beleuchtungsstärke über den gesamten Sterilisationslebenszyklus der Sonde (typischerweise Hunderte von Autoklavenzyklen) gewährleisten.

Abschluss

Die LED-Dimmtechnologie für endoskopische Kameramodule hat sich von einer einfachen Schaltsteuerung hin zu einer Präzisionstechnik mit multiphysikalischer Feldkopplung weiterentwickelt. Von der Optimierung der elektromagnetischen Verträglichkeit bei PWM über Kompromisse bei der thermischen Effizienz beim analogen Dimmen bis hin zur intelligenten Anpassung bei der Rückkopplung im geschlossenen Regelkreis muss jede Architektur nach optimalen Lösungen für spezifische Anwendungsszenarien zwischen optischer Leistung, thermischer Sicherheit und elektromagnetischer Sauberkeit suchen. Bei visuellen Inspektionssystemen, die menschliche Hohlräume oder das Innere von Präzisionsmaschinen durchdringen, bestimmt die Reife des Dimmmechanismusdesigns direkt die Genauigkeit der Diagnoseinformationen und die Betriebssicherheit – ihre technische Bedeutung ist nicht geringer als die Auswahl des Bildsensors oder der optischen Linse.
