Wie minimiert man die Größe des Kameramoduls?

Einleitung

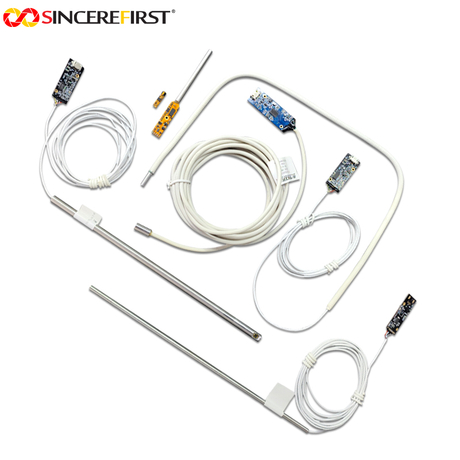

In vielen modernen Geräten – medizinischen Endoskopkameramodulen , Drohnen, Wearables und Smartphones – ist Platz ein Luxus. Eine kleinere Kamera ermöglicht dünnere Produkte, weniger invasive medizinische Instrumente und mehr Platz für andere Teile. Aber eine Kamera zu verkleinern, ohne die Bildqualität zu verlieren, ist nicht einfach. In diesem Artikel werden praktische Möglichkeiten zur Minimierung der Kameramodulgröße beschrieben, unabhängig davon, ob Sie ein benutzerdefiniertes entwickeln OEM-Kameramodul oder sich für ein Standard -USB-Kameramodul oder HD-Kameramodul entscheiden.

Warum Größe wichtig ist

• Medizinische Endoskope – eine kleinere Spitze verringert die Beschwerden des Patienten und erreicht engere Passagen.

• Unterhaltungselektronik – Smartphones, Datenbrillen, Drohnen brauchen ultrakompakte Kameras.

• Industrielle Endoskope – winzige Kameras passen in engere Inspektionslöcher.

Eine große Kamera erfordert Designkompromisse. Durch die Verkleinerung gewinnen Sie an Flexibilität.

1. Wählen Sie einen Sensor mit kleinem Formfaktor.
Der Bildsensor ist der größte Teil. Um es zu verkleinern:

• Wählen Sie einen kleineren Sensorchip (z. B. 1/9″ statt 1/3″). Dies reduziert die Pixelgröße und die Leistung bei schlechten Lichtverhältnissen – ein Kompromiss.

• Verwenden Sie Wafer-Level-Packaging (WLP) – der Sensor wird ohne sperriges Keramik- oder Kunststoffgehäuse verpackt.

• Für ein Endoskop-Kameramodul integriert das OmniVision OV6948 Objektiv und Sensor in einem einzigen 0,65 mm × 0,65 mm großen Chip.

2. Verwenden Sie eine Chip-on-Board-Baugruppe (COB).
Herkömmliche Sensoren werden in einem Schutzgehäuse (PLCC, CSP) geliefert. COB montiert den Bare-Chip direkt auf der Leiterplatte und entfernt dabei das Gehäuse. Vorteile:

• Geringere Höhe – keine Paketdicke.

• Geringerer Platzbedarf – keine zusätzlichen Leads oder Margen.

• Bessere Wärmeübertragung – sterben direkt an Bord.

COB kommt häufig in der Massenproduktion von OEM-Kameramodulen vor , insbesondere bei HD-Kameramoduldesigns .

3. Verwenden Sie ein Platinenobjektiv anstelle eines M12-Objektivs.
Viele Designs von USB-Kameramodulen verwenden ein M12-Objektiv (Gewinde mit 12 mm Durchmesser). Für Kompaktheit:

• Wählen Sie ein Platinenobjektiv (S-Mount) – direkt auf den Sensor geklebt oder in einer winzigen Halterung. Kein Gewinde, kein Sicherungsring.

• Platinenlinsen können einen Durchmesser von bis zu 3 mm haben. Sie verfügen über einen festen Fokus, was für viele Anwendungen ausreichend ist.

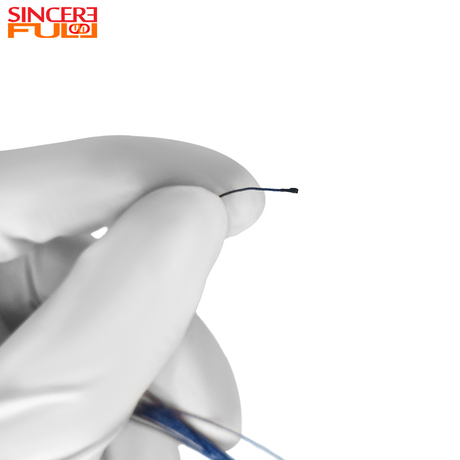

Für ein Endoskop-Kameramodul sind Platinenobjektive die einzig praktische Wahl – die Spitze muss unter 5 mm liegen.

4. Verwenden Sie flexible Leiterplatten.
Die Leiterplatte, auf der sich der Sensor und die Komponenten befinden, kann wie folgt reduziert werden:

• Verwendung einer flexiblen Leiterplatte (FPC) anstelle einer starren Platine. Das Flex lässt sich falten, wodurch der Kamerakopf sehr dünn wird.

• Passive Komponenten auf dem Flex platzieren oder in das sensoreigene Substrat integrieren.

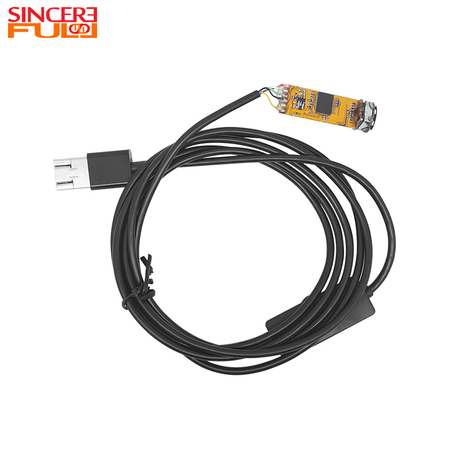

• Platzieren Sie bei einem USB-Kameramodul den Brückenchip und den USB-Anschluss auf einer winzigen Starrflexplatine, die sich hinter den Sensor faltet.

5. Vereinfachen Sie die Schnittstelle. Die
Schnittstellenelektronik erhöht die Masse. Zum Schrumpfen:

• Verwenden Sie MIPI CSI-2 direkt – kein Bridge-Chip. Der Sensor gibt das Video direkt an den Prozessor aus. Speichert einen ganzen IC.

• Wenn USB benötigt wird, wählen Sie einen USB-Brückenchip in einem winzigen WLCSP-Gehäuse (z. B. 3 mm × 3 mm) und kombinieren Sie ihn mit dem Sensor auf einer Platine.

• Für ein HD-Kameramodul ist ein roher MIPI-Ausgang viel kompakter als USB.

6. Reduzieren Sie die Anzahl der Linsenelemente.
Hochwertige Linsen verwenden mehrere Elemente (5–6 Glasstücke). Jeder fügt Länge und Durchmesser hinzu. Zum Schrumpfen:

• Verwenden Sie asphärische Kunststofflinsen – eine asphärische kann zwei sphärische ersetzen.

• Akzeptieren Sie eine etwas geringere Bildqualität (z. B. weichere Ecken), wenn Ihre Anwendung keine perfekten Kanten benötigt.

• Für ein Endoskop-Kameramodul ist eine einzelne asphärische Kunststofflinse üblich – funktioniert gut mit einem Durchmesser von 2 mm.

7. Integrieren Sie LEDs auf demselben Substrat.
Viele Kameramodule verfügen über LEDs zur Beleuchtung. Anstelle einer separaten LED-Platine:

• Platzieren Sie die LEDs direkt auf derselben Platine oder demselben Kabel wie der Sensor.

• Verwenden Sie nackte LED-Chips (Chip-on-Board für LEDs) anstelle von verpackten LEDs.

• Bei einem USB-Kameramodul , das als Endoskop verwendet wird, spart dies etwa 1–2 mm Durchmesser.

8. Passen Sie die Form an (OEM-Kameramodul).
Standardmodule sind quadratisch oder rund. Ein OEM-Kameramodul kann so geformt werden, dass es genau zu Ihrem Gehäuse passt:

• Machen Sie die Leiterplatte nicht rechteckig – L-förmig, ausgeschnitten oder halbkreisförmig.

• Platzieren Sie den Stecker auf einer flexiblen Verlängerung, die vom Kamerakopf wegführt.

• Bei einem für ein medizinisches Endoskop Kameramodul ist die gesamte Spitze häufig ein speziell angefertigter Zylinder mit Linse, Sensor und LEDs, der in einem dünnen Metallrohr untergebracht ist.

9. Entfernen Sie unnötige Funktionen.
Jede zusätzliche Funktion erhöht die Größe. Fragen Sie sich:

• Benötigen Sie Autofokus? Fester Fokus spart den VCM-Aktuator (1–2 mm).

• Benötigen Sie einen abnehmbaren IR-Sperrfilter? Nur für sichtbares Licht ist ein fester Filter kleiner.

• Benötigen Sie einen separaten ISP? Integrieren Sie ISP in den Sensor oder Host-Prozessor.

Bei einem HD-Kameramodul, das nur bei hellen Lichtverhältnissen verwendet wird, kann die Größe durch Entfernen des IR-Sperrfilters und Verwendung eines einfachen Objektivs um 20 % reduziert werden.

10. Arbeiten Sie mit einem erfahrenen OEM-Hersteller zusammen.
Die Entwicklung einer winzigen Kamera erfordert mechanisches, optisches und elektrisches Know-how. Ein erfahrener OEM-Kameramodullieferant wie Sincere kann:

• Optimieren Sie das Layout für minimalen Platzbedarf.

• Beschaffen Sie die kleinsten Komponenten (Sensoren, Passivteile, Steckverbinder).

• Verwenden Sie fortschrittliche Baugruppen (COB, Wafer-Level-Optik).

Zusammenfassung
Um die Größe des Kameramoduls zu minimieren , konzentrieren Sie sich auf die Sensorverpackung (COB, Wafer-Level), den Linsentyp (Platinenlinse anstelle von M12), die Schnittstelle (MIPI über USB) und die kundenspezifische Formgebung (flexible Leiterplatten, unregelmäßige Platinen). Bei einem Endoskop-Kameramodul zählt jeder Millimeter – COB- und Platinenlinsen sind unerlässlich. Ein USB-Kameramodul kann mit einem winzigen Bridge-Chip und integrierten LEDs kleiner gemacht werden. Ein HD-Kameramodul profitiert von MIPI und asphärischen Kunststofflinsen. Durch das Ausbalancieren dieser Techniken können Sie die kleinstmögliche Kamera für Ihr Projekt erreichen.

Kontaktieren Sie Sincere, um Ihr OEM-Kameramodul -Miniaturisierungsprojekt zu besprechen.
