V oblastech, jako je průmyslové testování, lékařská pomoc a údržba zařízení, endoskopy jako 'vizuální detekční nástroje', jejich výkon přímo ovlivňuje efektivitu pozorování a přesnost dat. Tradiční endoskopy se často potýkají s problémy, jako je omezené boční zorné pole, složitá spojení a vysoké provozní prahy. Tento modul průmyslové endoskopové kamery vybavený bočním pohledem a rozhraním USB však prokázal významné výhody v praktických aplikacích prostřednictvím cílených technických optimalizací. Tento článek kombinuje parametry produktu a funkční charakteristiky, aby hluboce analyzoval praktickou hodnotu, kterou endoskopům přináší zobrazování ze strany a rozhraní USB.
Tradiční endoskopy většinou využívají čelní pohled. Při detekci bočních mezer, bočních stěn potrubí a dalších scén se mohou vyskytnout problémy, jako je úzké zorné pole a chybějící detaily. Design bočního pohledu přesně řeší tento základní bod bolesti prostřednictvím optimalizace optické struktury a pomocí upgradu klíčových parametrů realizuje dvojí zlepšení pozorovacího rozsahu a kvality dat.
Modul využívá širokoúhlý design s horizontálním zorným polem (HFOV) a vertikálním zorným polem (VFOV) 86°. Ve srovnání s běžným 60° - 70° zorným polem tradičních endoskopů s bočním pohledem je pokrytí zorného pole zvýšeno asi o 20%. Při detekci boční vnitřní stěny průmyslových potrubí není třeba často upravovat úhel čočky a lze najednou zachytit vady jako je koroze a praskliny v rozsahu 360° na straně potrubí. V lékařských scénářích je pozorování laterálních tkání, jako je středoušní kanál a přilehlý povrch zubů, komplexnější, čímž se zabrání riziku zmeškané diagnózy způsobené omezeným zorným polem. S možností barevného zobrazování v rozlišení 700 x 700 lze jasně prezentovat detaily, jako jsou jemné škrábance a překrvení sliznic.
Pro úzké scény, jako jsou vnitřní mezery přesných strojů a mikropotrubí, využívá modul oddělený design s průměrem čočky pouze 1,5 mm, což je mnohem menší než velikost čočky 2 - 3 mm u tradičních endoskopů. Tato vlastnost umožňuje jeho snadné vkládání do kanálků o průměru větším než 2 mm, jako je boční mezera vstřikovačů paliva automobilového motoru a mezera mezi kolíky elektronických čipů. Krátká ohnisková vzdálenost 0,418 mm je zároveň kombinována s rozsahem ostření 5 - 50 mm, což může stále udržovat čisté zobrazení při pozorování na blízko, čímž splňuje potřeby detekce úzkých prostorů v různých hloubkách.
Boční pohled je kvůli optickým principům náchylný ke zkreslení, což ovlivňuje měření velikosti a posouzení vady. Modul přísně kontroluje zkreslení v rozsahu < - 11 % prostřednictvím optimalizace optického algoritmu, což je mnohem lepší než úroveň zkreslení více než 15 % u některých endoskopů pro boční pohled v průmyslu. Při detekci velikosti průmyslových dílů dokáže přesně obnovit skutečný tvar a hloubku boční drážky. V lékařské diagnostice může skutečně odrážet laterální tvar tkání, poskytuje lékařům spolehlivý základ zobrazení a zabraňuje chybnému úsudku způsobenému zkreslením.
Design rozhraní přímo ovlivňuje efektivitu nasazení a kompatibilitu endoskopů. Tradiční endoskopy často spoléhají na vyhrazená rozhraní nebo složité ovladače, což zvyšuje provozní potíže a náklady na přizpůsobení zařízení. Rozhraní USB se standardizovaným protokolem zjednodušuje celý proces od připojení až po použití a výrazně snižuje praktický práh.
Modul podporuje protokol UVC (Universal Video Class) a při připojení k počítačům, tabletům a dalším zařízením není třeba instalovat žádný vyhrazený ovladač, což umožňuje plug-and-play. Ve scénáři inspekce průmyslové výrobní linky mohou inspektoři rychle připojit modul k notebooku a dokončit spuštění zařízení a přípravu pozorování během 30 sekund. V primárních zdravotnických zařízeních jej mohou snadno obsluhovat i neprofesionální technici, což zkracuje dobu ladění zařízení a zlepšuje účinnost detekce nouzových situací.
Design rozhraní USB2.0 zajišťuje stabilní přenos videa s vysokým rozlišením se snímkovou frekvencí 30 FPS, přičemž je kompatibilní s běžnými operačními systémy a typy zařízení, včetně počítačů a průmyslových tabletů s Windows, Linux, Android a dalšími systémy. Ve srovnání s rozhraním USB3.0 je jeho nižší spotřeba energie vhodná pro dlouhodobou mobilní detekci. Ve srovnání s vyhrazenými rozhraními může univerzálnost USB2.0 snížit náklady na pořízení zařízení a není třeba dodatečně upgradovat hardware pro přizpůsobení endoskopu.
Malá velikost rozhraní USB v kombinaci s celkovou nízkou hmotností modulu umožňuje jeho integraci do ručních detekčních zařízení. Ve scénářích, jako je údržba venkovního vybavení (jako je kontrola bočních šroubů uvnitř elektrických věží) a odběr vzorků pro vědecký výzkum v terénu (jako je pozorování biologických vzorků v malých potrubích), inspektoři nemusí nosit těžké vyhrazené hostitele a mohou dokončit pozorování a záznam dat pouze pomocí přenosných zařízení, což výrazně zlepšuje flexibilitu mobilní detekce.
Výhody bočního zobrazení a rozhraní USB nejsou izolované, ale tvoří technickou synergii se základními parametry modulu pro maximalizaci hodnoty v praktických scénářích. Například při průmyslové detekci elektronických součástek jde 1,5mm čočka hluboko do mezery mezi kolíky čipu, zorné pole 86° pokrývá boční pájené spoje, rozlišení 700 x 700 zachycuje bubliny pájky, rozhraní USB se rychle připojuje k detekčnímu terminálu a snímková frekvence 30 FPS zajišťuje, že při dynamickém pozorování nedochází k rozmazání pohybu. Více parametrů společně zajišťuje účinnost a přesnost detekce.

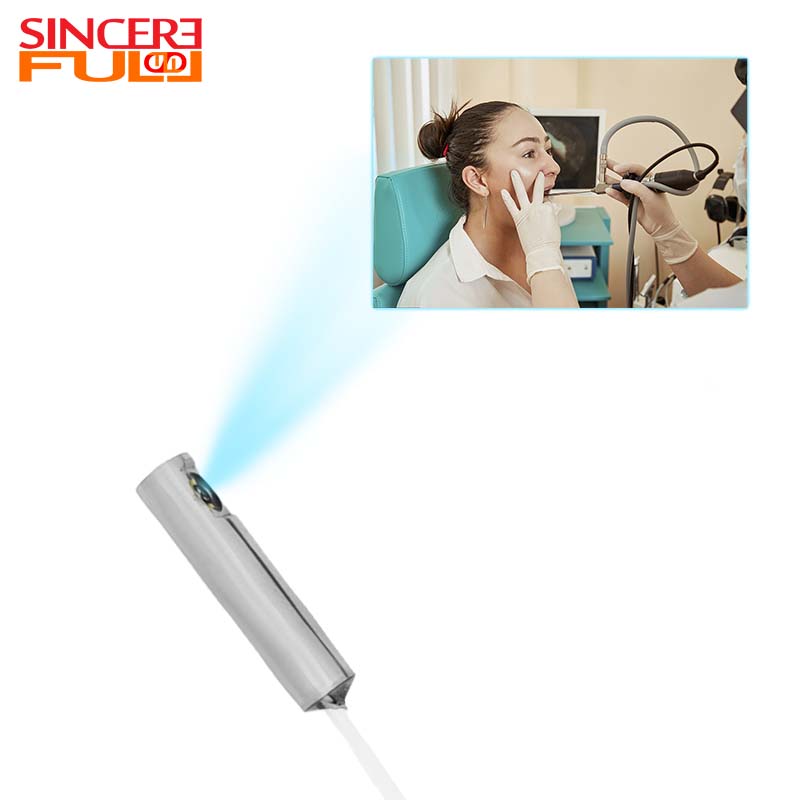

V oblasti lékařské pomoci zobrazování s nízkým zkreslením obnovuje skutečný tvar tkání, boční pohled zachycuje laterální léze v dutinách a funkce USB plug-and-play se přizpůsobuje rychlému diagnostickému procesu v ambulancích a poskytuje spolehlivé vizualizační nástroje pro oddělení, jako je otolaryngologie a stomatologie. Aplikace technologie SMT a procesu AA zajišťuje stabilitu modulu při dlouhodobém vysokofrekvenčním použití a dále posiluje jeho praktickou hodnotu v různých scénářích.
Tento modul endoskopické kamery prolamuje tradiční pozorovací slepou zónu díky designu s bočním pohledem a zlepšuje přizpůsobivost scény s hlavními výhodami 86° širokoúhlého záběru, ultra jemné čočky a nízkého zkreslení. Zjednodušuje proces připojení pomocí rozhraní USB a protokolu UVC a zvyšuje provozní pohodlí díky plug-and-play, vysoké kompatibilitě a nízké hmotnosti. Technická synergie a optimalizace parametrů těchto dvou zařízení umožňují prokázat významnou praktickou hodnotu v průmyslové detekci, lékařské pomoci a dalších oblastech a poskytují spolehlivou hardwarovou podporu pro přesné pozorování a efektivní provoz.
