SF-N735V3 D3.5
UPŘÍMNĚ PRVNÍ

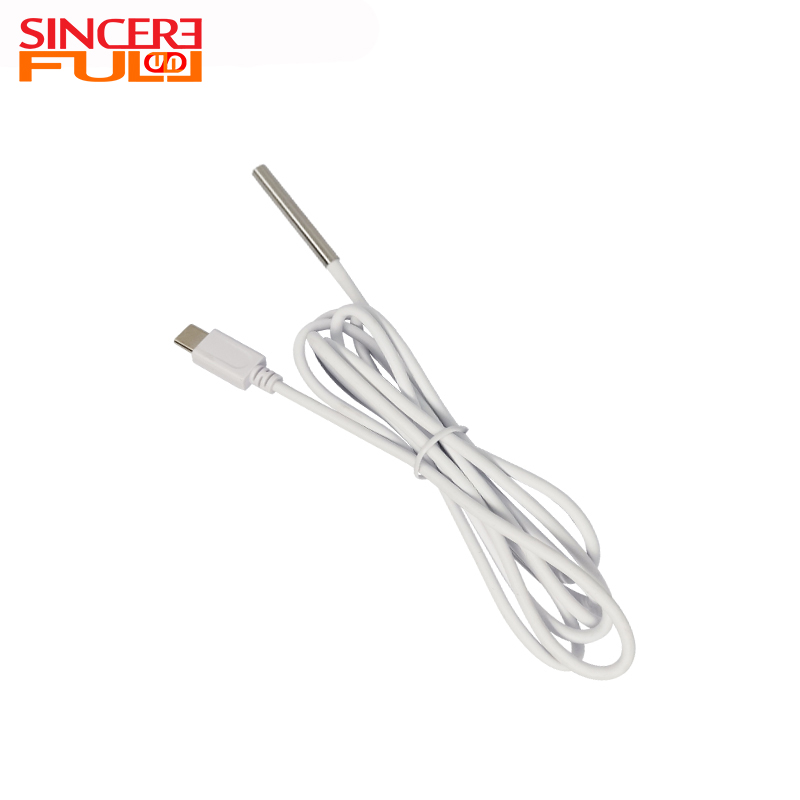

Tento 1MP HD obrazový snímač OV9734 o průměru 3,5 mm CMOS širokoúhlý modul integrovaného endoskopu USB,

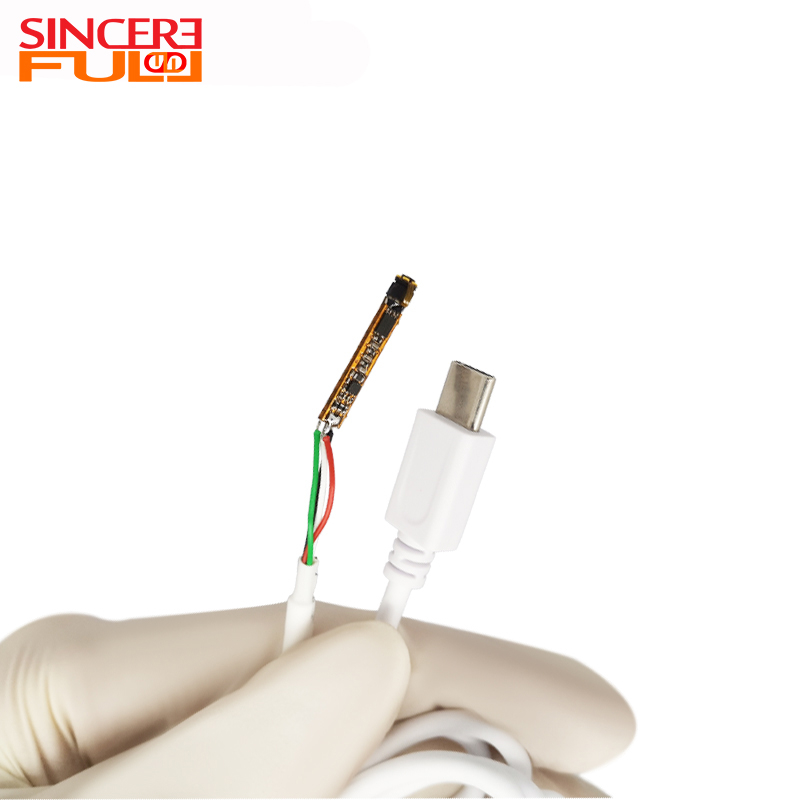

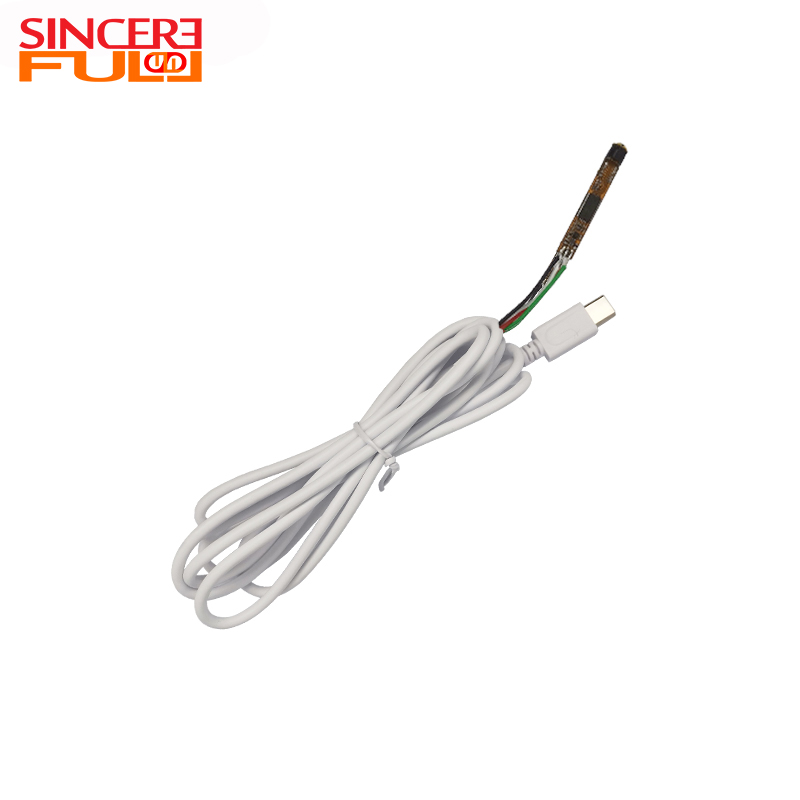

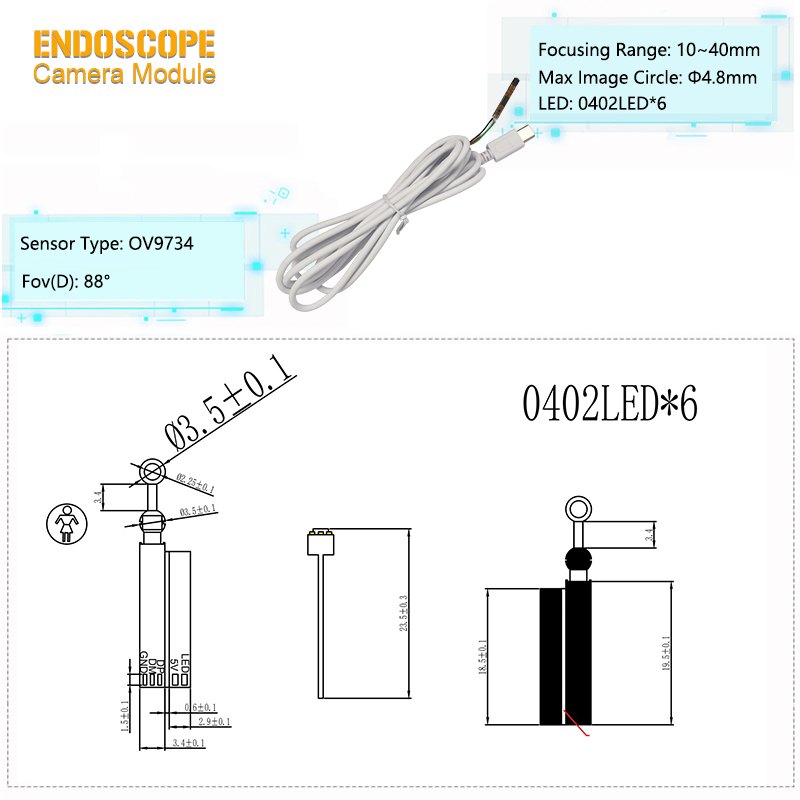

je nákladově efektivní řešení miniaturního zobrazování navržené pro vizuální zachycení na krátkou vzdálenost ve stísněných prostorách. Díky tenké sondě 3,5 ± 0,1 mm dosahuje modul ideální rovnováhy mezi strukturální tuhostí a schopností průniku, aby vyhovoval většině středních a tenkých potrubí a uzavřených dutin. Je poháněn 1/9palcovým obrazovým snímačem OV9734 a optimalizován s maximálním zobrazovacím kruhem Φ4,8 mm, poskytuje koherentní a přirozený obraz v celém pevném zorném poli 88° s dobře omezeným zkreslením pro pozorování na blízko bez zkreslení. Předkalibrovaný pro ohniskový rozsah 10–40 mm si zachovává stálou ostrost v běžných endoskopických pracovních vzdálenostech bez ručního ladění během nasazení. Šest vestavěných bílých LED diod 0402 dodává rovnoměrné přídavné osvětlení, což umožňuje nezávislé zobrazování v tmavých a bez osvětlení uzavřených prostředích bez dalšího příslušenství pro osvětlení. Navržený s dělenou strukturou a flexibilními kabely, modul se přizpůsobí zakřiveným a složitým instalačním cestám. Podporuje použití bez ovladačů přes Micro USB a Duální USB rozhraní typu A pro zjednodušení připojení zařízení a snížení integračních bariér. Tento všestranný modul, který je plně v souladu se standardy RoHS, slouží jako praktické a snadno nasaditelné zobrazovací řešení pro každodenní kontrolu a integrované vizuální projekty.
|
 |

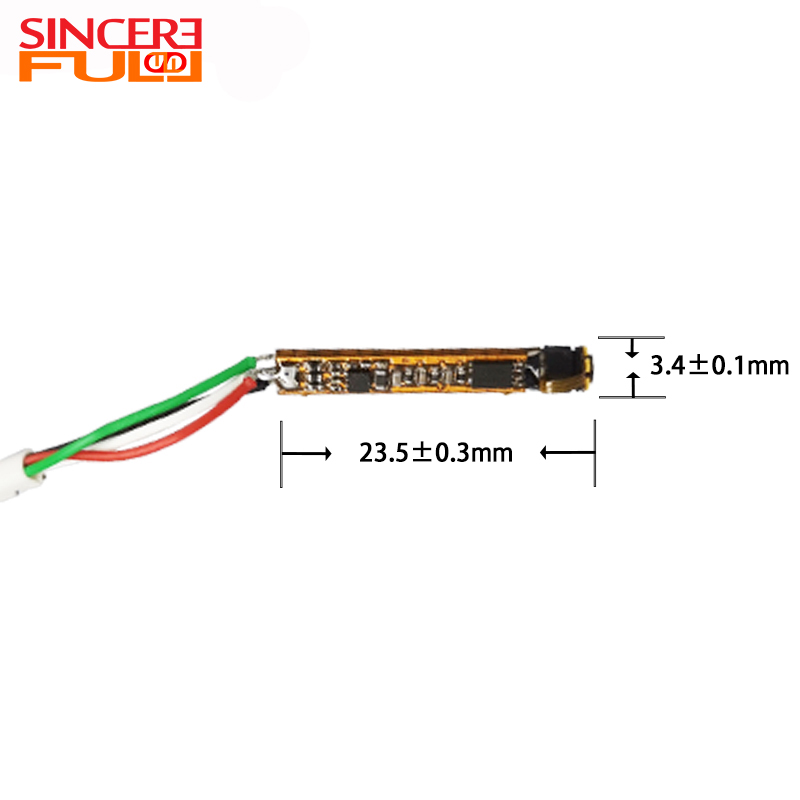

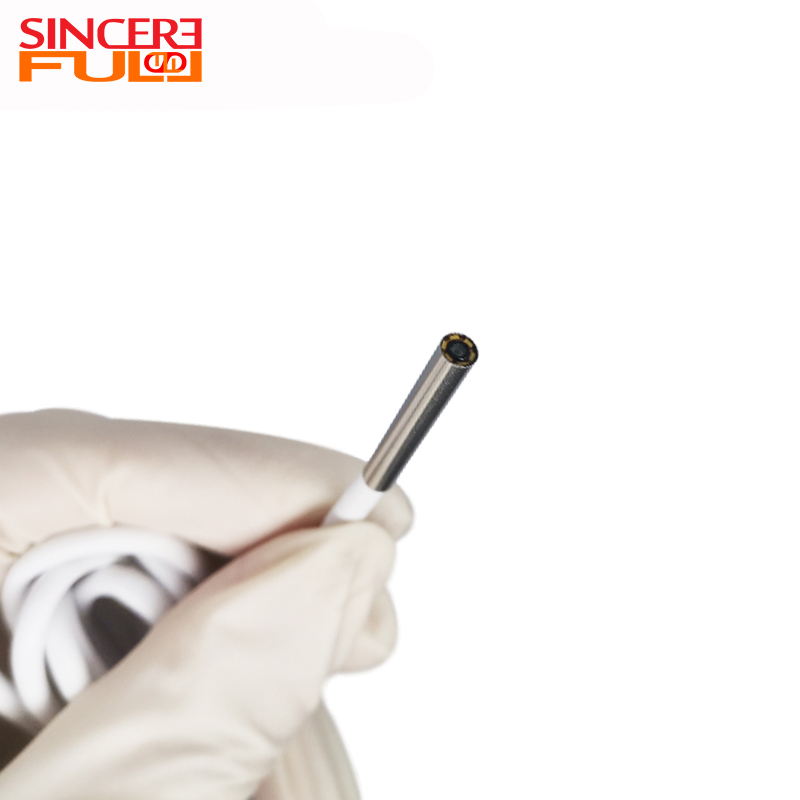

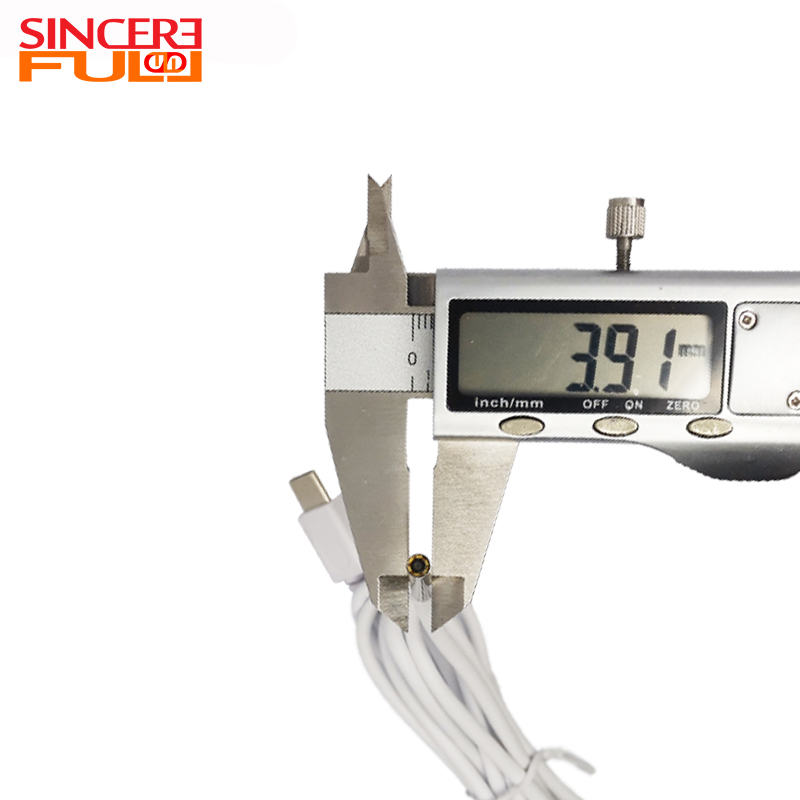

3,5mm kompaktní sonda: Vyrovnává strukturální pevnost a penetraci tak, aby odpovídala většině běžných potrubí a uzavřených dutin.
88° optimalizované FOV: Středně širokoúhlý design účinně kontroluje zkreslení a poskytuje nezkreslené snímky z blízkého dosahu.
10–40 mm Fixed Focus: Pokrývá běžné endoskopické pracovní rozsahy a udržuje stabilní definici bez ladění na místě.
6 vestavěných výplňových LED: Nabízí stabilní přídavné osvětlení pro podporu přímého zobrazování v tmavých dutinách bez světla.
Název produktu |
Modul endoskopické kamery 30FPS |
Obrazový snímač |
OV9734 |
Velikost objektivu |
1/9 palce |
Velikost pixelů |
1,4um x 1,4um |
Maximální efektivní pixel |
1280(H)X720(V) |
Typ rozhraní |
Vysokorychlostní USB 2.0 |
Je podporován protokol OTG |
USB 2.0 OTG |
Podporované rozlišení a snímková frekvence |
30fps VGA YUV MJPEG / 30fps QVGA YUV |
Čočka |
Objektiv HD/pevné ohnisko |
Provozní teplota |
-20-70 ℃ |
Endoskopie potrubí: Dokáže pozorovat vnitřní defekty, ucpání a korozi potrubí s vnitřním průměrem nad 3,5 mm se spoléháním na svou štíhlou a přizpůsobivou sondu.
Mechanická kontrola dutin: Může provádět diagnostiku chyb bez demontáže u utěsněných konstrukcí, jako jsou motory, převodovky a tělesa čerpadel.
Přenosná inspekce na místě: Lze sestavit do ručních detekčních nástrojů, aby bylo možné realizovat rychlé zobrazování na místě a intuitivní lokalizaci závady.
Snímání z blízka při slabém osvětlení: Pomocí speciálních LED výplňových světel dokáže zachytit jasné záběry z blízka v tmavých úzkých prostorách.
FAQ ◢
1. Jak funguje modul endoskopické kamery?
Modul endoskopické kamery shromažďuje vnitřní obraz prostřednictvím přední optické čočky, převádí jej na elektrický signál pomocí snímače CMOS nebo CCD a poté jej optimalizuje pomocí čipu pro zpracování obrazu pro redukci šumu a vylepšení a nakonec vydává video signál s vysokým rozlišením. Některé moduly podporují bezdrátový přenos nebo přenos signálu z optických vláken, vhodné pro scénáře lékařské nebo průmyslové kontroly.
2. Jak ovlivňuje zorné pole (FOV) modulu efekt použití?
Úhel zorného pole určuje rozsah zobrazení. Široký úhel (nad 120°) je vhodný pro pozorování velké oblasti, ale okraj může být zkreslený. Úzké úhly (pod 60°) poskytují více zaostřený obraz. Výběr by měl být založen na scénáři aplikace, jako je laparoskopická chirurgie běžně používaná v 70°-90° vyváženém zorném poli a detailech.
3. Jaké jsou typy rozhraní modulu?
Mezi běžná rozhraní patří USB3.0, HDMI, SDI atd. Průmyslové scénáře mohou používat rozhraní napájení PoE a lékařská zařízení integrují vyhrazená rozhraní pro lékařské zobrazení (jako je DVI-Med).
